金永利消防阀门是适用于工业与民用建筑、地下建筑的通风和空气调节系统或厨房排油烟系统中设置的消防设备
消防防火阀按其功能可分为：防火阀、排烟防火阀、排烟阀、常闭式送风阀

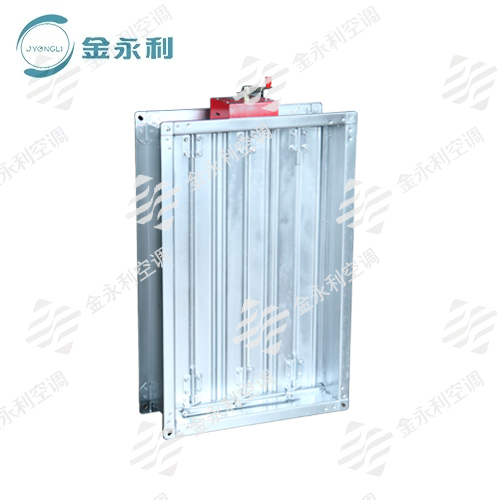

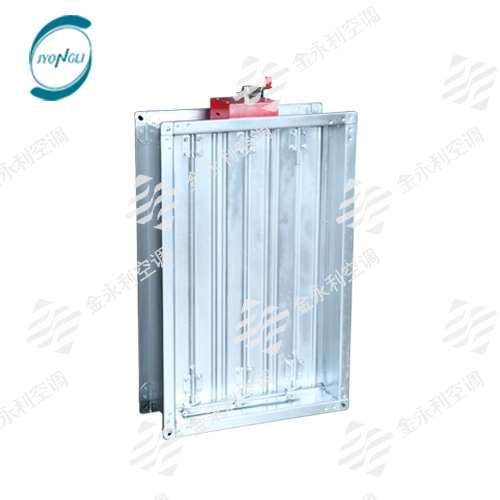

金永利排烟防火阀是安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的排烟设备。
金永利排烟防火阀一般由阀体、叶片、启闭装置和温控释放装置等部件组成。
启闭装置：安装在建筑通风和排烟系统中的防火阀上，通过手动控制，电动控制或温感释放控制等方式的操作，从而实现防火阀门启闭功能的装置。
温控释放装置：用以评估预定位置处气流温度参数，能在达到其预定值时启动并控制阀门的温度控制装置，感温元件为易熔片、记忆合金、电子传感器
使用环境：
适用于工厂、饭店、医院、办公大楼、火车站、机场、商场、住宅楼等建筑楼。
型号说明：
例：PFHF WSDc-W*H-E2.0/280℃
FHF代表产品名称；其中FHF为防火阀，PFHF为排烟防火阀，PYF为排烟阀，SFF为常闭式送风阀
WSDc代表控制方式，其中有Ws、WSDc、WSDj、WSDq、SDc、SDj、SDq。
按防火阀门启闭控制方式分类及代号：
控制方式 | 代号 | 适用产品 | ||
温感控制（温控） | 自动关闭 | W | 防火阀、排烟防火阀 | |
手动控制 | 关闭 | S | 防火阀、排烟防火阀 | |
开启 | 排烟阀、常闭式送风阀 | |||
电动控制 | 电控电磁铁 | 关闭 | Dc | 防火阀、排烟防火阀 |
开启 | 排烟阀、常闭式送风阀 | |||
电控电机 | 关闭 | Dj | 防火阀、排烟防火阀 | |
开启 | 排烟阀、常闭式送风阀 | |||
电控气动机构 | 关闭 | Dq | 防火阀、排烟防火阀 | |
开启 | 排烟阀、常闭式送风阀 | |||
注1：以上控制方式均为独立控制阀门关闭或开启 | ||||
防火阀门耐火等级代号：
耐火等级代号 | E1.0 | E1.5 | E2.0 | E3.0 |
含义 | 耐火完整性不低于60min | 耐火完整性不低于90min | 耐火完整性不低于120min | 耐火完整性不低于180min |
注1：耐火等级分类仅针对防火阀、排烟防火阀；注2：E代表耐火完整性 | ||||
圆形通风口防火阀门常用公称尺寸 MM
φ | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
注：φ为阀门公称直径，见图1 | |||||||||||||
矩形通风口防火阀门常用公称尺寸
H | W | ||||||||||||
120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
120 | √ | √ | √ | √ | |||||||||
160 | √ | √ | √ | √ | |||||||||
200 | √ | √ | √ | √ | √ | ||||||||
250 | √ | √ | √ | √ | √ | √ | |||||||
320 | √ | √ | √ | √ | √ | √ | |||||||
400 | √ | √ | √ | √ | √ | √ | |||||||
500 | √ | √ | √ | √ | √ | √ | |||||||
630 | √ | √ | √ | √ | √ | ||||||||
800 | √ | √ | √ | √ | √ | ||||||||
1000 | √ | √ | √ | √ | |||||||||
1250 | √ | √ | |||||||||||
注1：W为阀门公称宽度（叶片水平延伸方向），H为阀门公称高度（叶片垂直方向）；注2：符号√表示适用。 | |||||||||||||
配置表
名称 | 说明 |
阀体 | 面积不大于0.5㎡的阀门，阀体厚度为1.5MM；面积大于0.5㎡的阀门，阀体厚度为1.8MM，材质为镀锌钢板、不锈钢板 |
叶片、挡条、支架 | 面积不大于0.5㎡的阀门，叶片、挡条及支架厚度为1.5MM；面积大于0.5㎡的阀门，叶片、挡条及支架厚度为1.8MM，材质为镀锌钢板、不锈钢板 |
固定 | 铆接或焊接 |
叶片轴 | Φ12.7MM圆钢 |
弹簧 | 65Mn |
连杆装置 | 面积不大于0.5㎡的阀门，连杆厚度为1.5MM；面积大于0.5㎡的阀门，连杆厚度为1.8MM，材质为镀锌钢板、不锈钢板 |
轴套 | 黄铜材质轴套 |
执行机构 | 详见型号对照表 |
