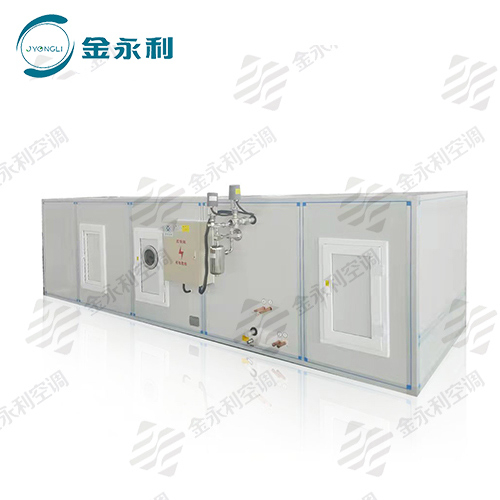

一、直膨式恒温恒湿空调机组概述
直膨式恒温恒湿空调机组是一款自带冷源型空调机组,它转变了冷水机组加组合式空调箱的传统设计理念,将复杂的水系统改为制冷剂直接蒸发系统,简化了系统构成,提高了制冷剂的蒸发温度,降低了工程建设和设备运行成本,是体现简洁高效设计思想的经典之作。
该产品是专业为净化工程和其他空调工程配套服务的空调机组,可满足空气调节、恒温、恒湿、无尘、无菌、消声、微处理可编程自动控制,方便运输和安装简便等要求。有效解决了净化和空调所需风量、压头不同所产生症结,充分展示了直膨空调特性,又具备净化段的各种工艺要求,是净化空调机组的一次创新。
例:ZJH 10 F
其中Z代表产品结构型式:G表示管道式,Z表示组合式
J代表机组类别:J表示净化机组,非净化不表示
H代表功能形式:H表示恒温恒湿型,L表示冷风型,LD表示冷风电热型,R表示热泵型
10代表名义制冷量:用阿拉伯数字表示,单位:KW
F代表室外机代号:F表示风冷型,水冷不表示
二、产品配置表
空调箱:
箱体:防冷桥专用铝型材框架,双层钢板,一次折弯成型技术,表面喷涂。
保温层:采用聚氨酯高发泡材料,导热系数小、耐水性能高,抗老化,阻燃、无毒。
风机:采用高性能、低噪音离心风机,具有风量大,静压高、噪音低和运转平稳等优点。
表冷器:采用优质无缝紫铜管和高纯度铝箔,经先进的机械或液压涨管工艺使之紧密一体后经2.8MPA气压密封捡漏测试,性能符合美国ARL
过滤器:初效过滤、中效过滤、亚高效过滤(选配)。
消毒杀菌装置:可选配光氢离子消毒净化装置或等离子静电消毒净化装置。
其他功能段:可根据客户现场要求选配加湿段、加热段、挡水段、蒸发段、除异味装置等功能。
控制方式:选用进口或国产高性能仪表,控制精度高,可靠性好,控制仪表可预留远程控制接口,可方便用户远程集中控制,节省管理人力。
风冷冷凝机组:
压缩机:采用高性能的进口全封闭涡旋或半封闭压缩机,使用安全可靠。
制冷配件:膨胀阀、电磁阀、高低压控制器等均采用国际知名品牌。
外壳:一次性折弯型技术,采用优质不锈钢,露天放置,无生锈之虑。

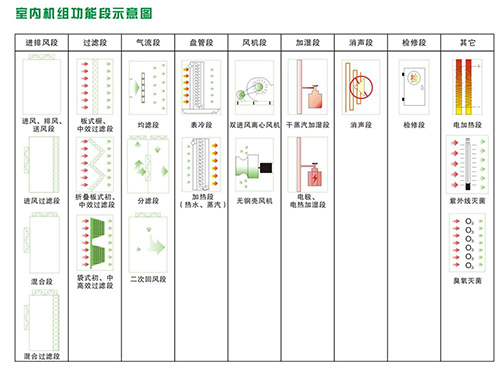

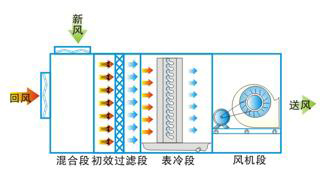

三、室内机组功能段示意图

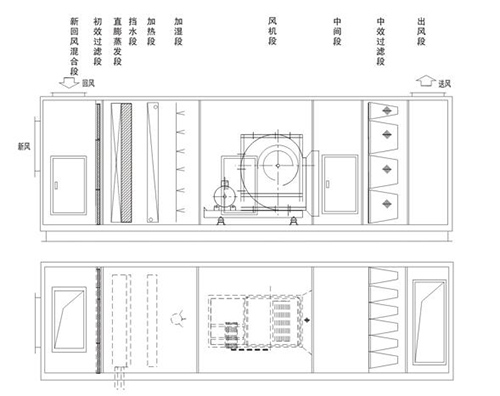

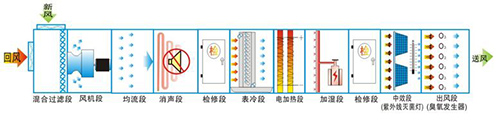

四、净化型空调机组结构示意图

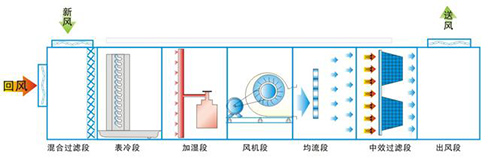

风冷空调机组结构示意图:

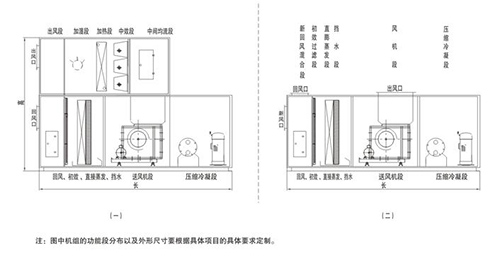

五、水冷空调机组结构示意图

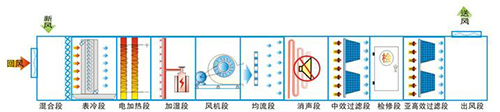

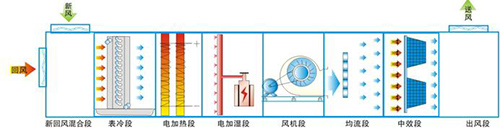

六、净化型机组功能段组合实例
1、适合普通净化要求的场合(10万级、30万级)
机组采用负压结构配备基本的直膨盘管,带标准初效过滤器(G3) 中效过滤器(F5)的空气处理机组(选用湿膜加湿),可处理回风和混合工况,联合洁净室末端的亚高效或高效过滤器,可以满足普通有温度控制和洁净度要求较低的洁净室工程。
2、适合较高洁净要求场合(千级、万级)
机组采用正压结构,配备基本的直膨盘管和干蒸汽加湿器等,配初效(G4)、中效过滤器(F8),中效过滤位于正压段,有效保护洁净室末端高效或超高效过滤器,同时选配亚高效过滤,适合较高洁净要求洁净室工程。
3、适用于高洁净要求的场合(10级、100级)
机组采用三级过滤(或对新风进行两级过滤),配表冷段,初效过滤(G4)、中效过滤(F8)、亚高效过滤(H11),同时配备电加热,进口电热加湿、洁净式消声器、联合洁净室末端的高效过滤器。
4、适用于恒温恒湿控制要求场合
机组配置高品质DDC控制器、配合基本的直膨盘管,初效过滤器(G4),中效过滤器(F8)、配备压差显示控制,配无极调节的电加热,高品质额比例式调节电极加湿器等,配备金永利智能的控制方案,可满足客户要求的不同温湿度控制精度的恒温恒湿工程。
5、带灭菌装置的组合空气处理机组(医药卫生、医疗、生物工程等)
机组配备抗菌剂的高品质初效过滤(G4),中效过滤(F8),在过滤段内配置紫外线灭菌灯,可有效杀灭过滤器过滤下来的细菌,在出风段装有臭氧发生器货负离子发生器,可充分改善室内空气品质,可配置双速风机,满足值班风机要求,可对表冷器采用喷流市消毒灭菌及可配置定风量阀,维持恒定的洁净室正负压要求。

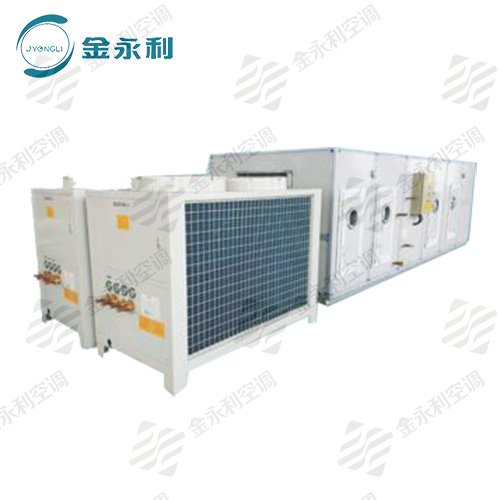

七、直膨式恒温恒湿空调机组
江苏金永利是中国净化空调机组专业制造商,专注于解决空气消毒净化问题。目前公司主要生产包括空气消毒净化,油烟净化,净化空调机组等空气处理产品,其中净化空调机组被广泛应用于医疗系统、办公写字楼、学校、市政机关、机场车站等公共场所建筑领域。江苏金永利持有多项专利,获得环境保护产品认证证书及C认证;同时产品均通过国家级检测中心的检测,并获得消毒产品生产企业卫生许可证,1S09001:2015质量管理体系认证证书,质量信得过单位等资质。
